Boites d'essieux en tôle de wagons SHELL avant 1960
                     Sheet metal journal boxes of the Shell wagons before 1960
                        Blech achslager der Kedsselwagen SHELL vor 1960

- Wagons "0" :                                                                                                                                                     BACK "0" INDEX

     AS -  Beckh - Bing - Bowman - Brimtoy -  Bub - Distler - Dressler - Fischer - Fleischmann -  HAG - Hornby -  HWN -
    Kraus/Keim - Lionel - Loma - LR - Marklin -  Meccano - Mettoy -  Paya -  Pioner Expressen - Robilt -  Schuhmann (AS)

- Wagons "1" :     Bing - Marklin                                                                                                                         BACK "1" INDEX

- Wagons "S" :   Bub - Yonezawa                                                                                                                      BACK "S" INDEX

- Essieux avec barre de renfort en bas de page  :  As-Schumann/Bechk - Distler - Hornby
  Axles with reinforcement bar at the bottom of the page
  Achsen mit Verstärkungsstab unten auf der Seite

- Problèmes d'emboutissage - Stamping problems - Stanzprobleme



  Note : Les dates indiquées sont toutes "circa", venant soit de la période de production du/des wagons présentés, soit des catalogues.....
 The dates shown are all approximate ("circa"), derived either from the production period of the wagons in question or from catalogues.....
 Die angegebenen Daten sind alle ungefähr und stammen entweder aus der Produktionszeit des/der ausgestellten Wagen(s) oder aus Katalogen.

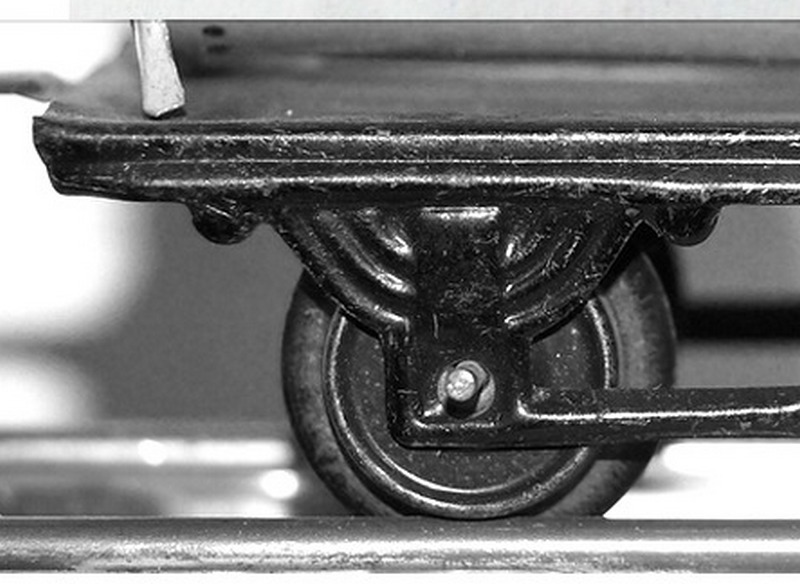

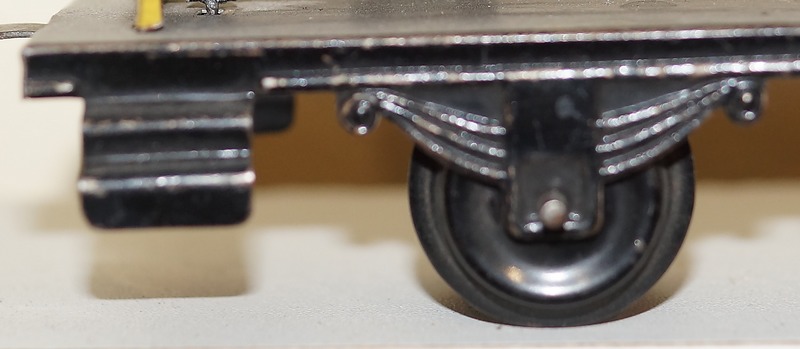

AS - Schuhmann :



                  Towards  the wagon



                  Haut page - Top
                     Towards  the wagon

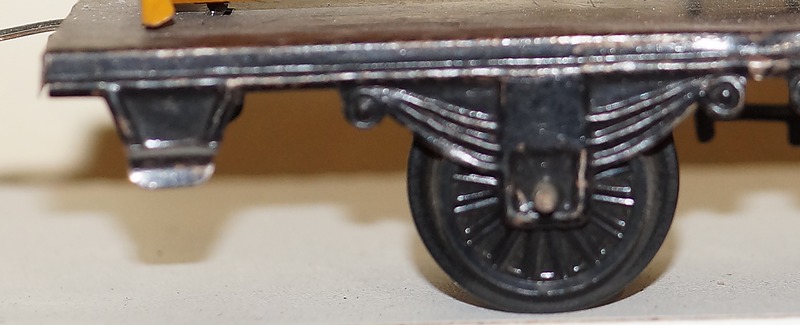

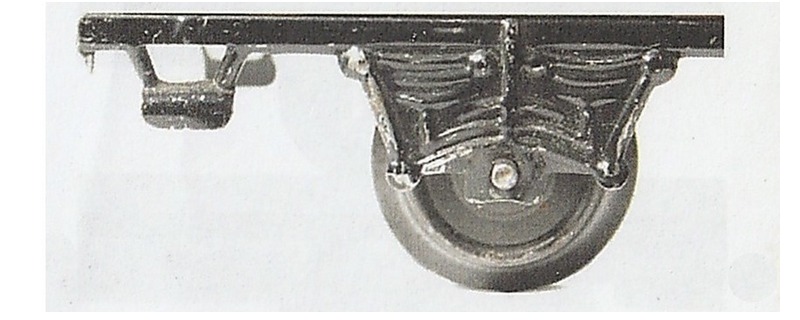

BECKH :
               Les paliers et les lames de suspension ressemblent beaucoup au matériel AS Schuhmann
                   mais les escaliers sont totalement différents.
               Beckh a utilisé des roues en bakelite à la fin des années 1950 :
                 The bearings and suspension blades closely look like AS Schuhmann equipment
                    but the steps are completely different
                Beckh used Bakelite wheels in the late 1950s.


                   Towards  the wagon

                      Début des années 1950 et découpe au niveau des escaliers :
               In the early 1950s,  with cutouts on the step :

                         Haut page - Top

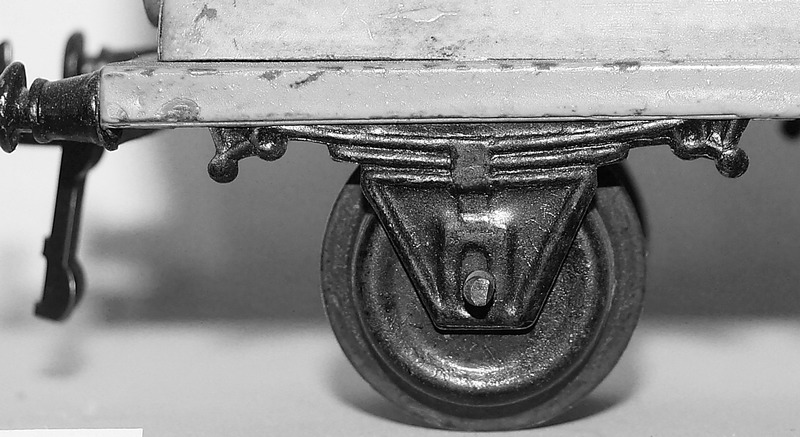

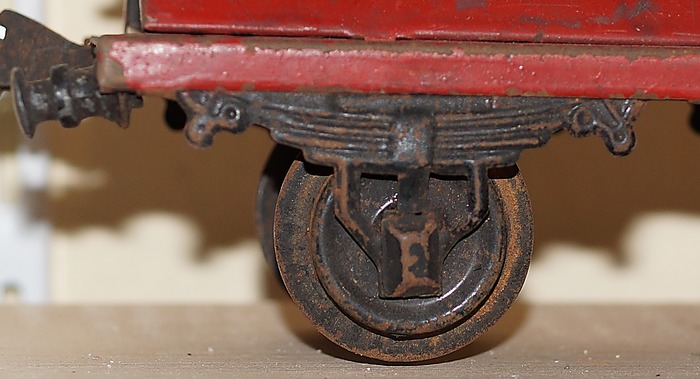

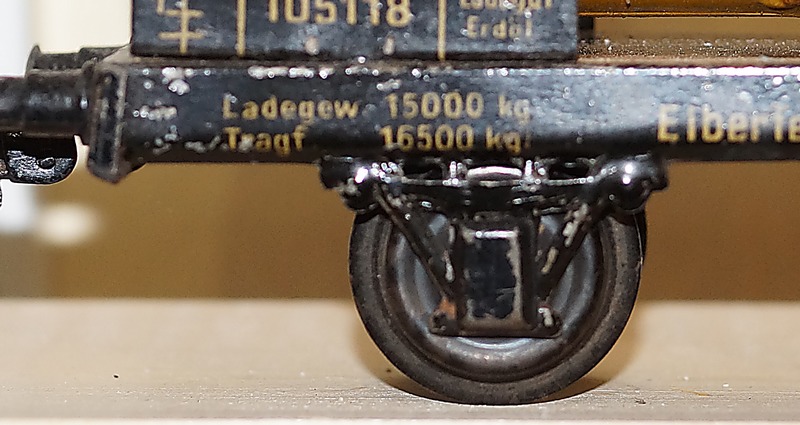

  BING :

            1926 :

             Towards  the wagon

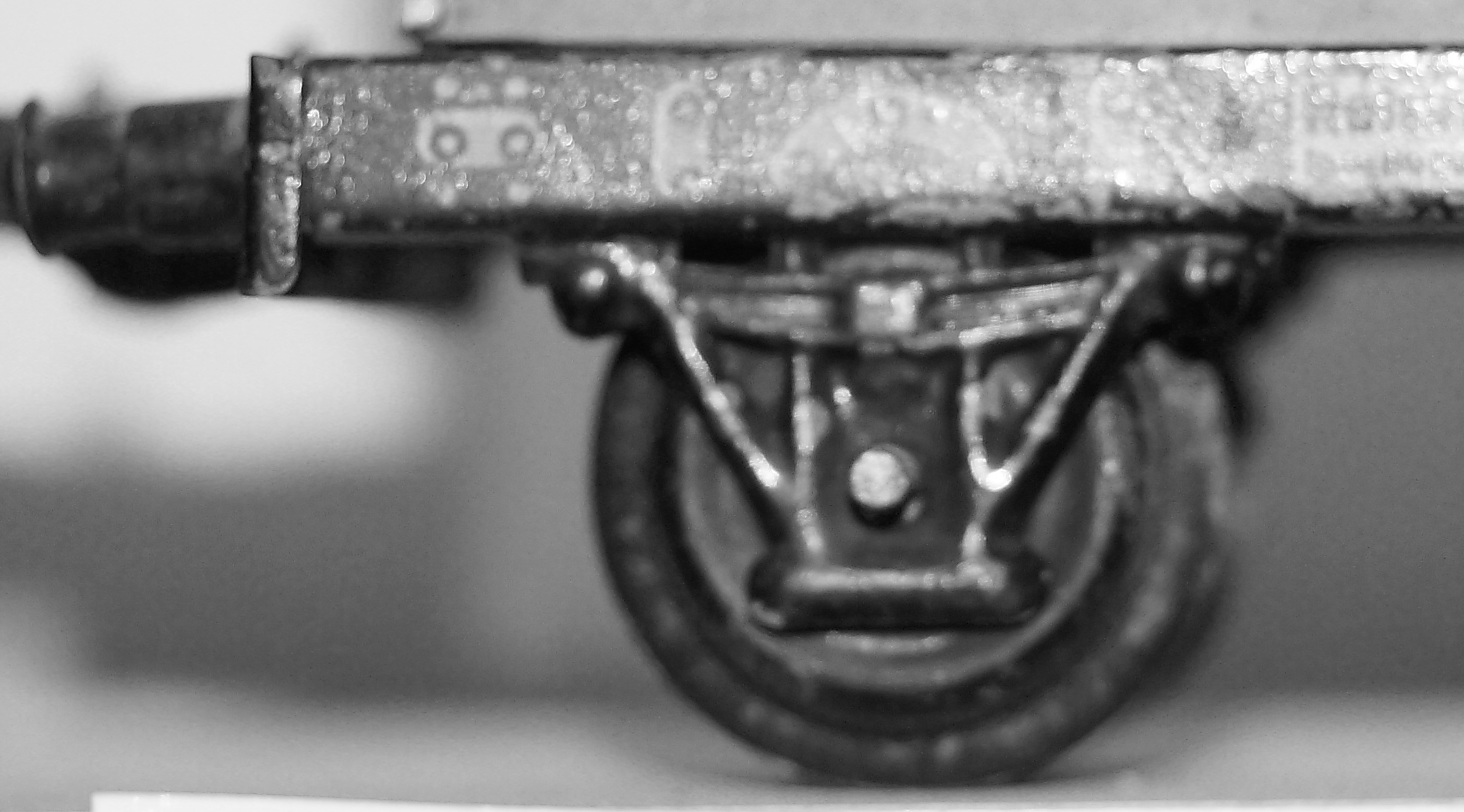

                                  1928 :

                                     Towards  these wagons


                          1930
                         Haut page - Top
                           Towards  the wagon

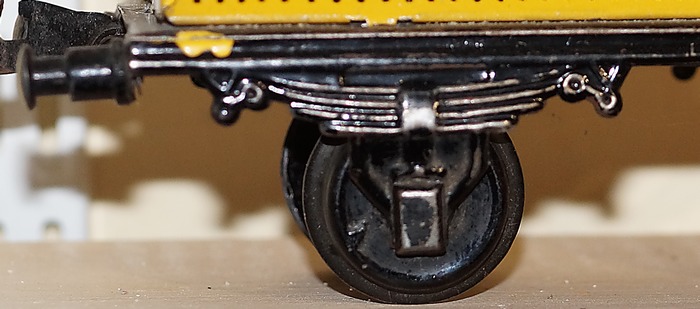

            Bing gauge 1 :


                            Towards  the wagon

                     Notez la découpe du support d'essieu du wagon rouge :
                     Note the cutout in the red wagon axle support :
                                     Haut page - Top
                                          Towards  the wagon

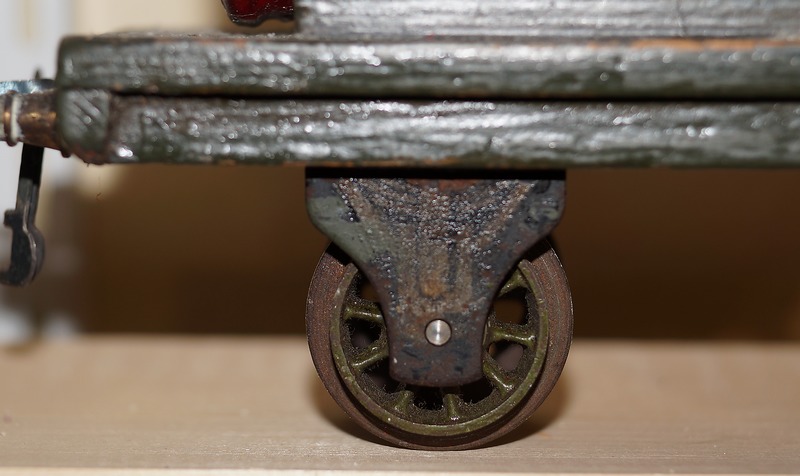

       Bowman :

                      Le chassis est en bois (wooden base- Fahrgestell holz)
                   Haut page - Top
                                    Towards  the wagon

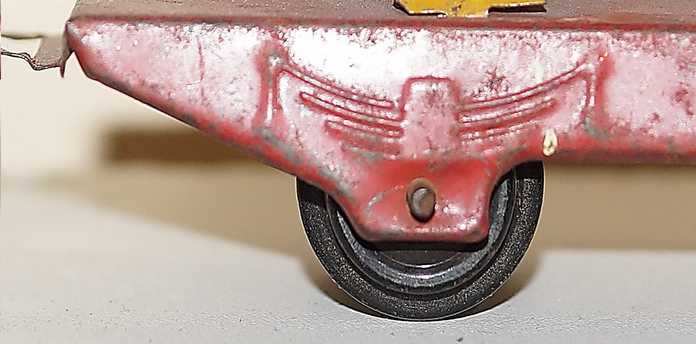

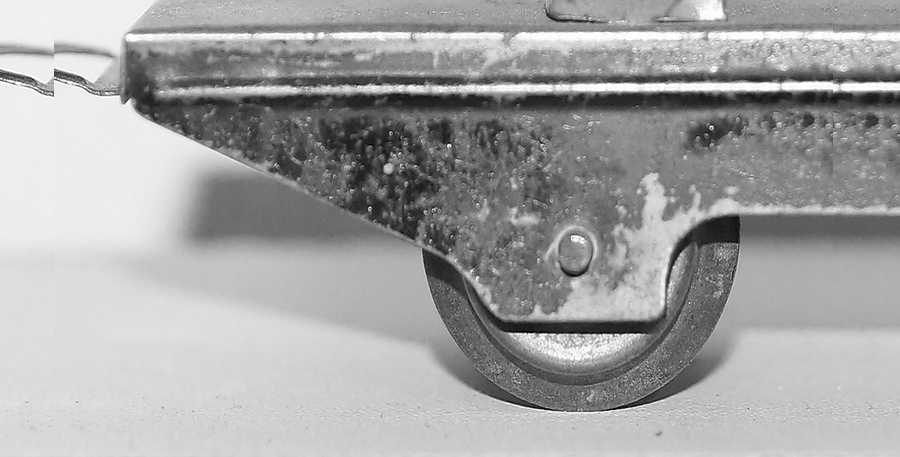

       Brimtoy :

                                   about 1935 :


                                    Towards  the wagon

                                  about 1950 :

                                    Haut page - Top
                                Towards  the wagon

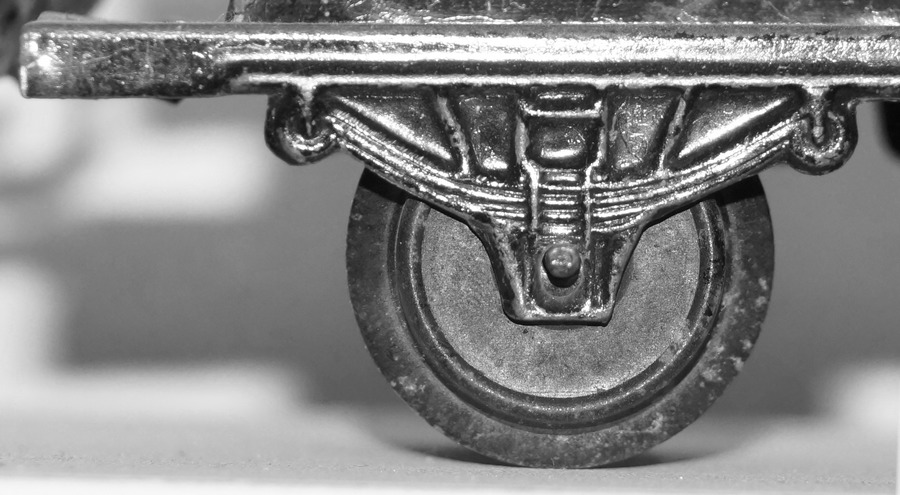

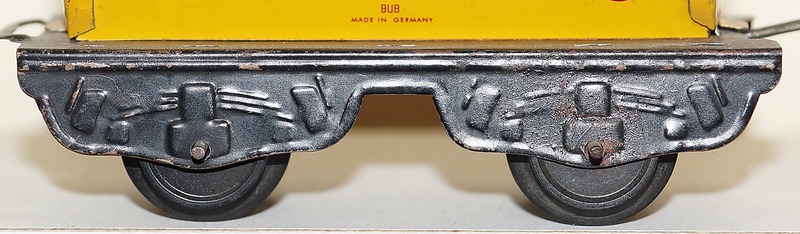

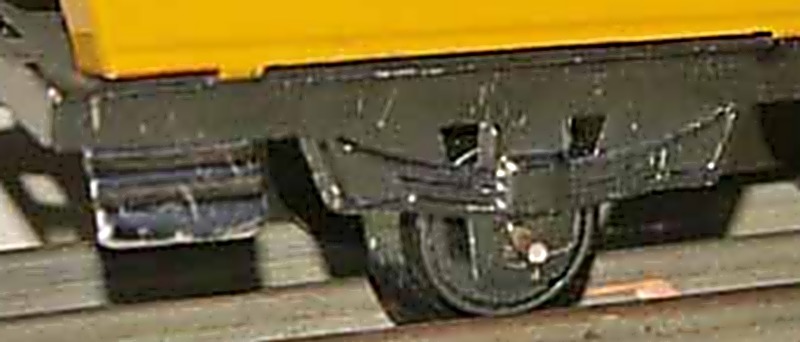

   BUB :


                           Wagons série 737 de 1926 ::


                                        Towards  the wagon

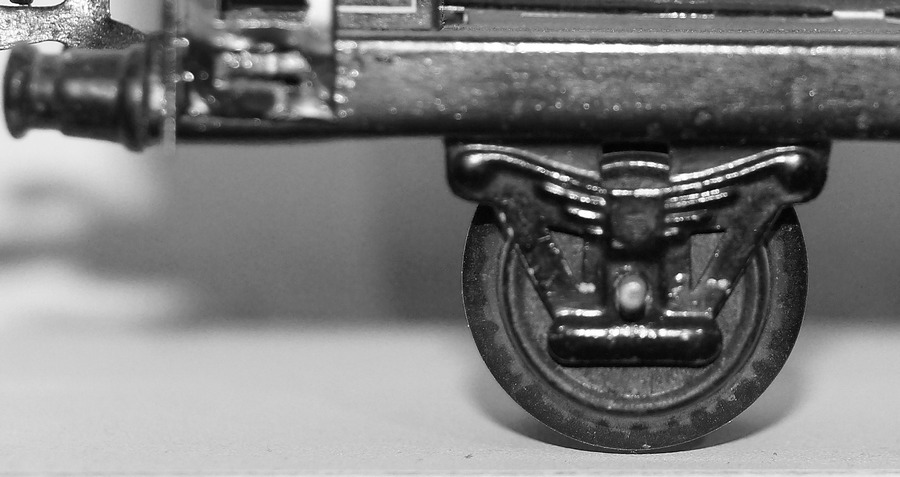

                                   Wagon KB de 1932 :


                                   Towards  the wagon

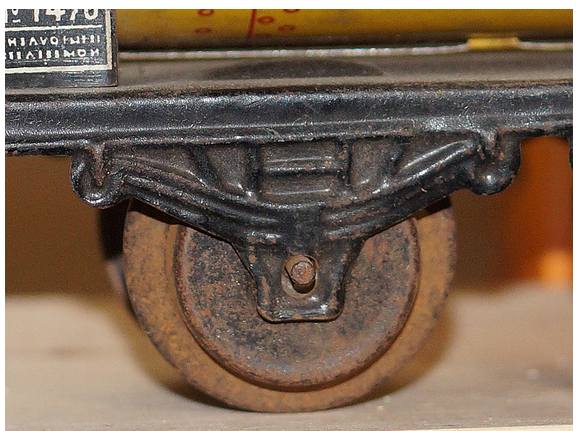

                                  Wagon KB de 1935 :


                                Towards  the wagon


                Wagons de 1952 :

             Towards  the wagon


             Wagons de 1956 :

             Bub 1046-0 -2.html  Haut page - Top
               Towards  the wagon

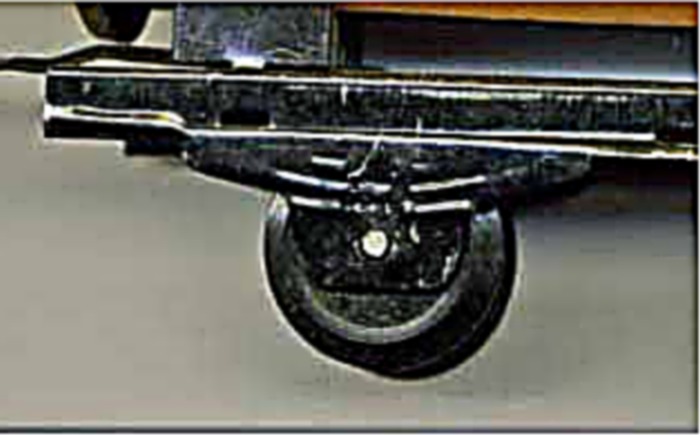

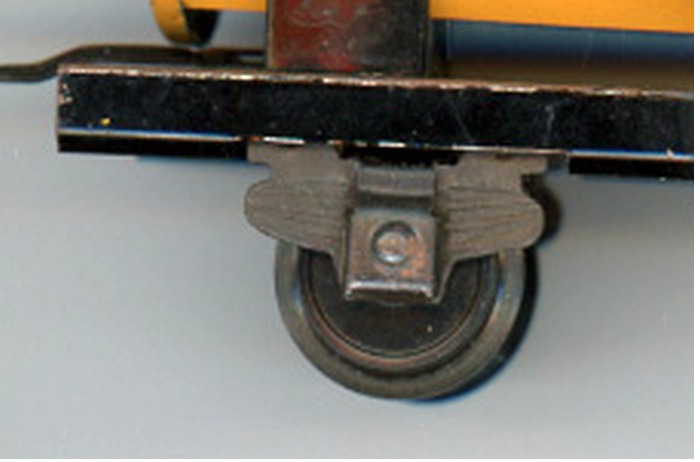

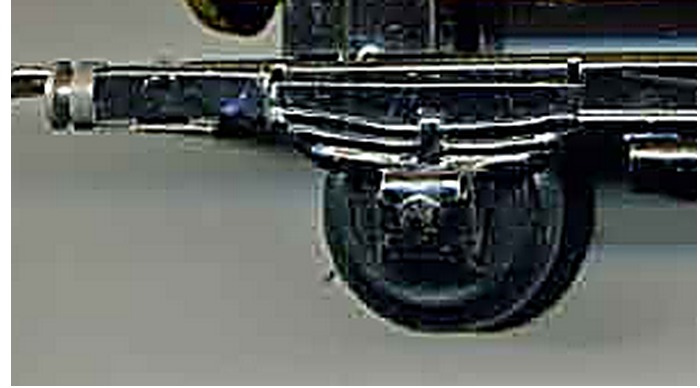

          Bub gauge "S" :
                             Matériel simplifié série 800 :

                              Towards  the wagon


                                 Série 2600 :

                                Towards  the wagon

                               Série 2600 après 1954:
                            Haut page - Top
                              Towards  the wagon

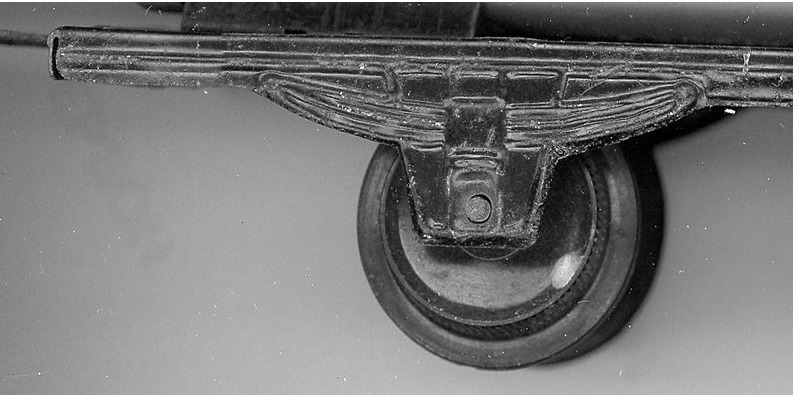

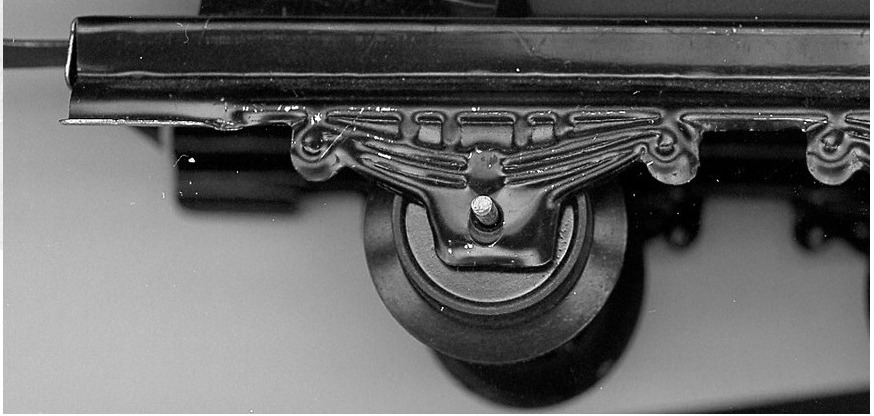

   DISTLER :

                Chassis de 9,5 cm :

                         Towards  the wagon

                         Chassis de 14 cm :
                         Haut page - Top
                        Towards  the wagon

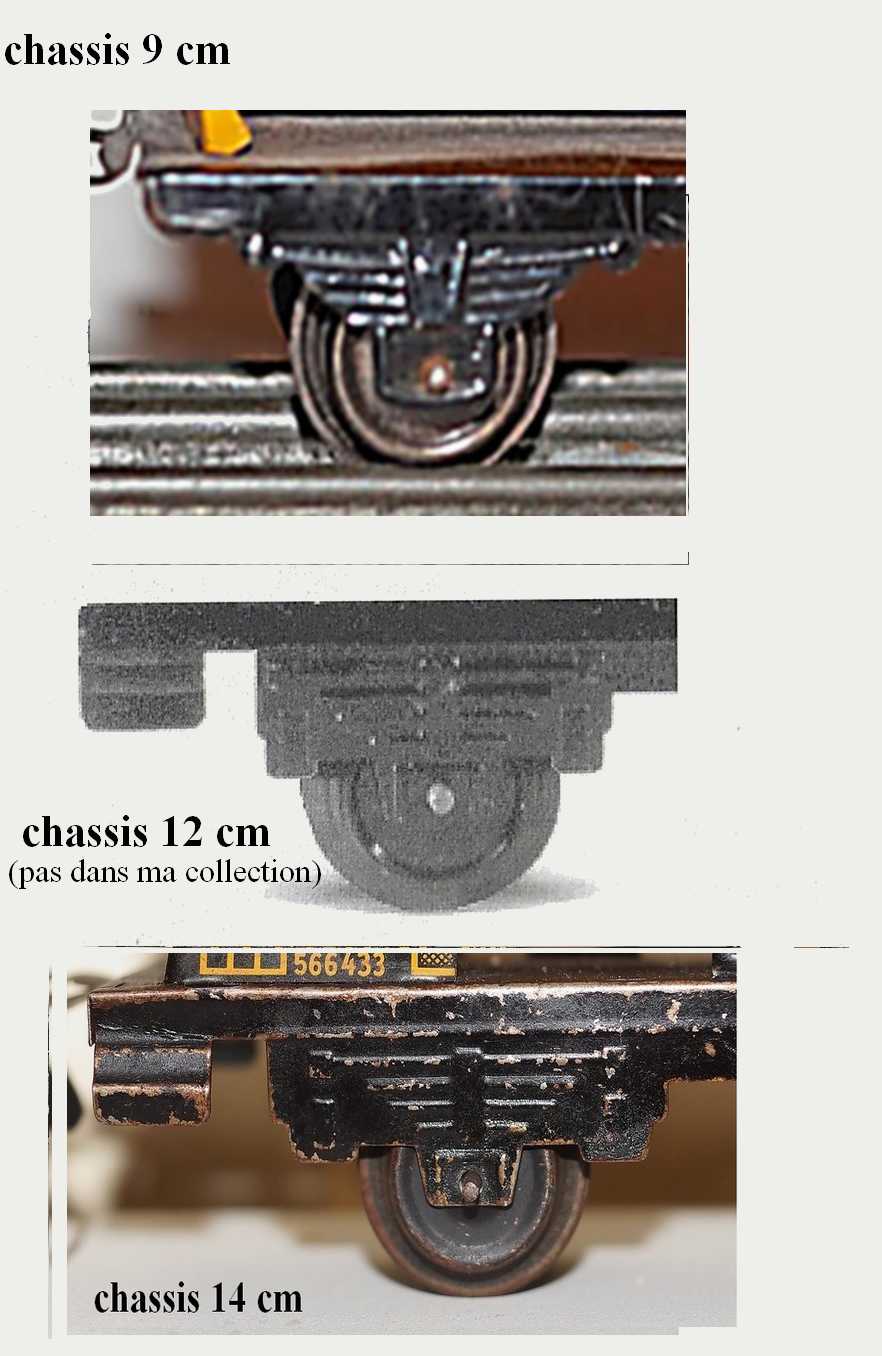

    DRESSLER :

                  Chassis de 9, 12 et 14.5 cm

                      Towards  the wagon
                    Haut page - Top
                      Towards  the wagon

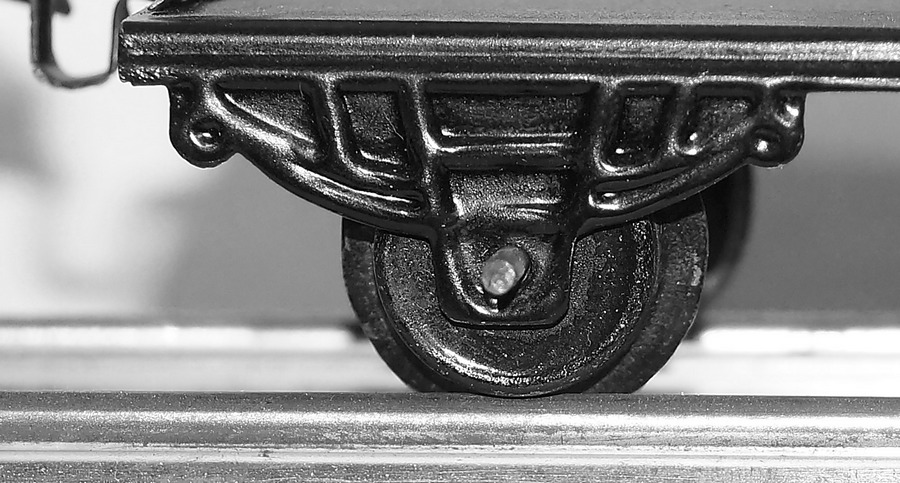

   Fischer Heinrich :

                       ? Attribué à H. Fischer ?  -  Attributed to H. Fischer?  -  Zugeschrieben an H. Fischer?

                     Haut page - Top
                  Towards  the wagon

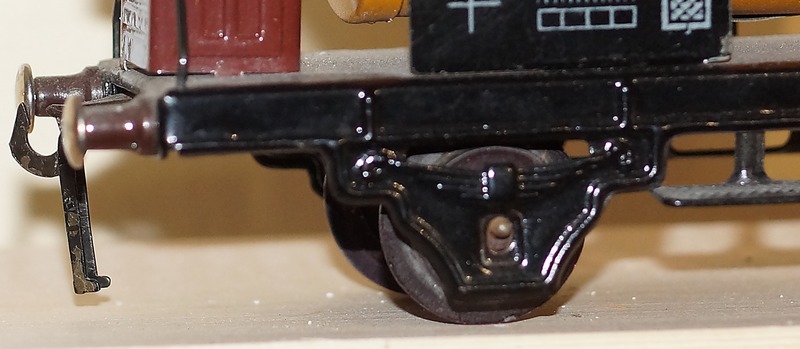

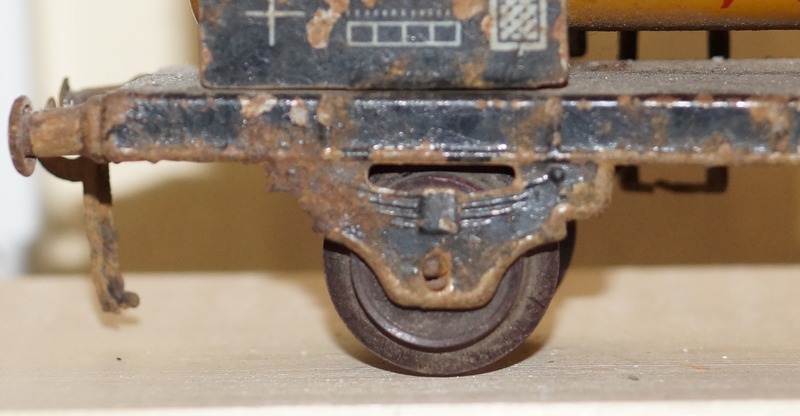

       Fleischmann :


                   1952

                     Towards  the wagon



                      1955
                     Haut page - Top
                  Towards  the wagon

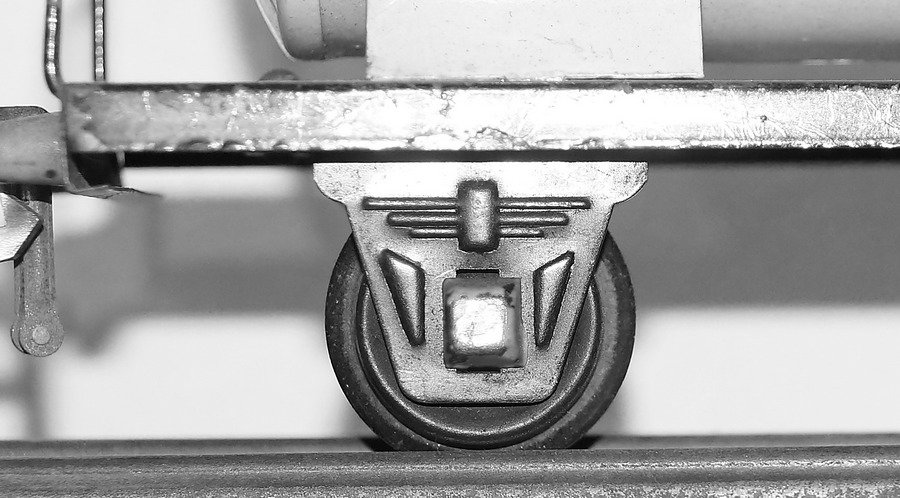

       HAG :

                   Haut page - Top
                 Towards  the wagon




         Hornby :

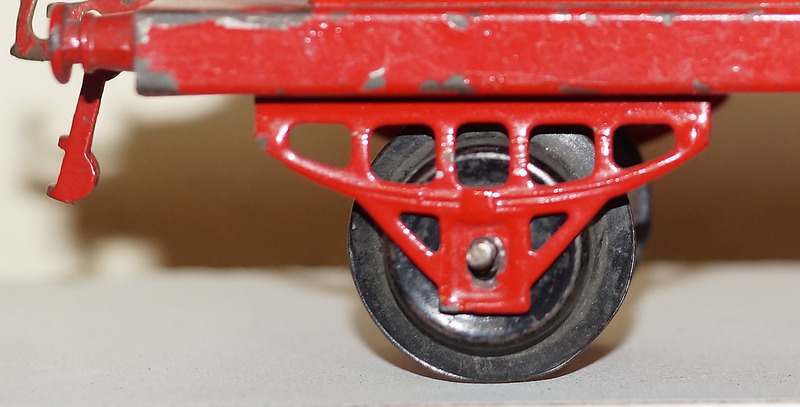

                   Chassis "T2" de 1925 (ex-Meccano) :

                     Towards  the wagon

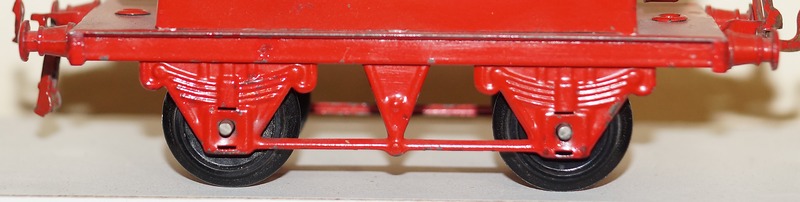

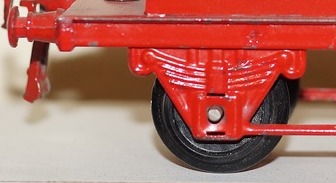

                   Chassis "T3" de 1931 :

                      Towards  the wagon

                    Chassis "T3 modifié" de 1938 :

                 Towards  the wagon

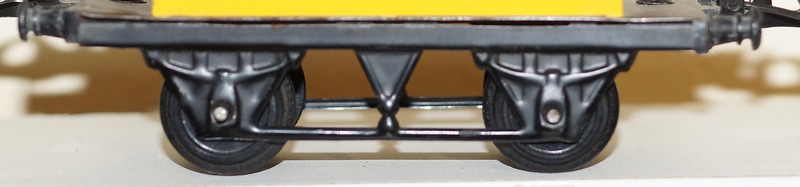

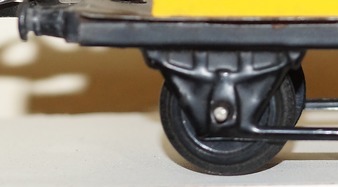

                Chassis wagons série N°1 (1955) :

                   Towards  the wagon

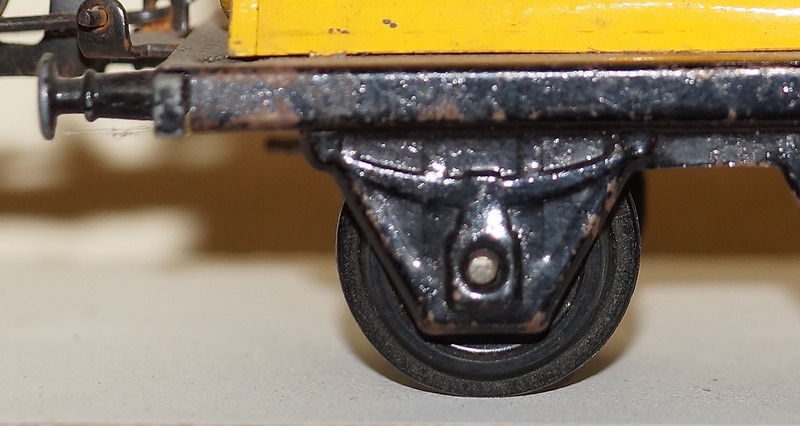

                Chassis wagons série "50" :

                   Towards  the wagon

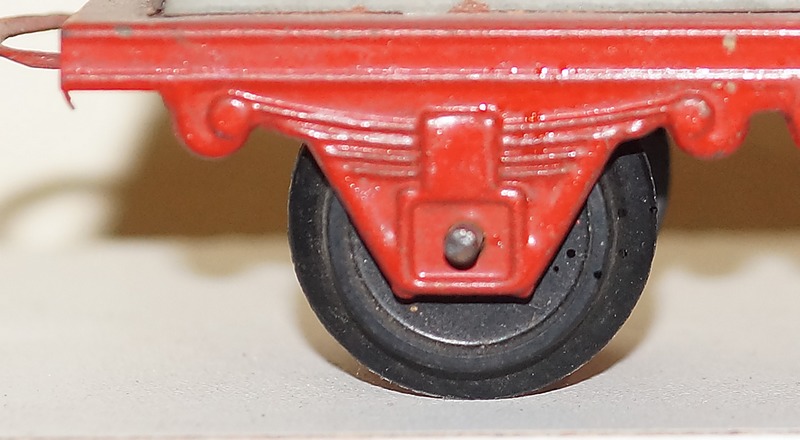

                Chassis wagons série "MO" :
                  Haut page - Top
                         Towards  the wagon

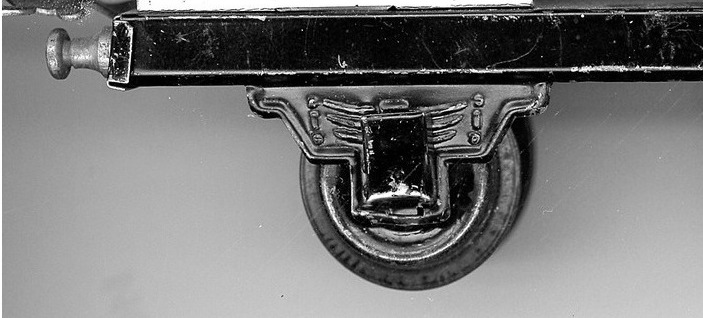

    KRAUS-FANDOR (KEIM):




                     Towards  the wagon



                      wagon Kraus puis  repris par Keim

                      Towards  the wagon

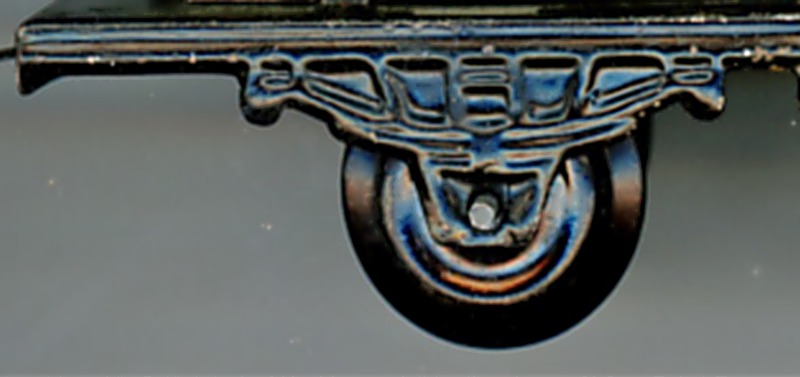

                      Wagon KEIM :
                   Haut page - Top
                      Towards  the wagon



       Lionel :

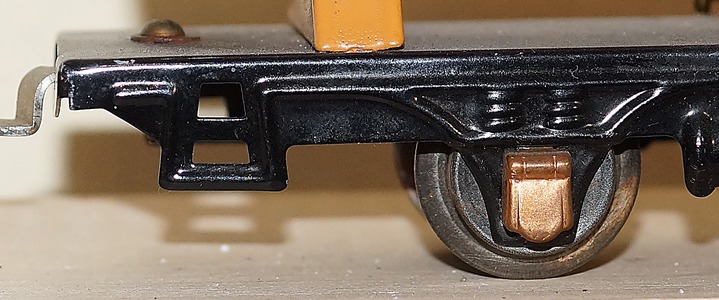

                      En 1939 les boites d'essieux sont cuivrées
               In 1939 the jounal boxes were coper-plated :

                  Towards  the wagon

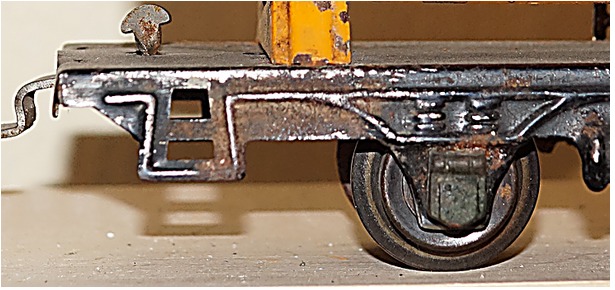

                alors qu'en 1940 elles sont simplement peintes en noir
-                     whereas in 1940 they were simply painted black
                     Haut page - Top
                         Towards  the wagon

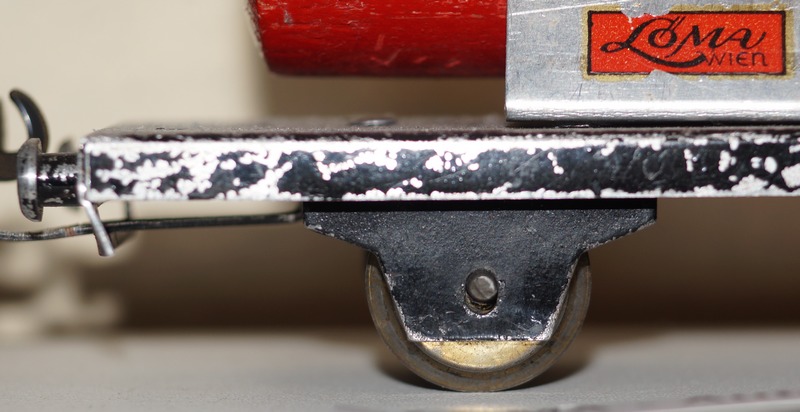

       Loma :


                     Haut page - Top
                      Towards  the wagon

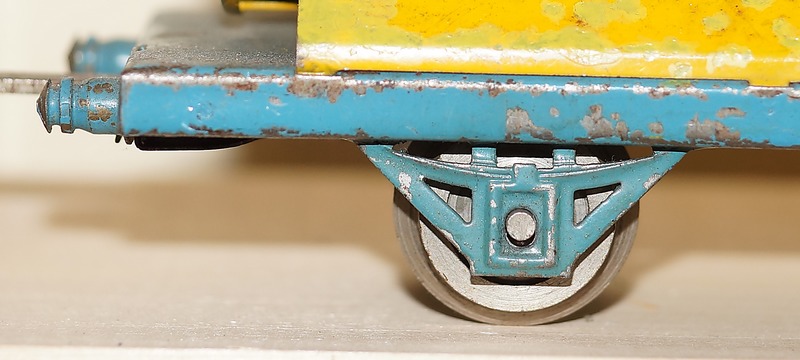

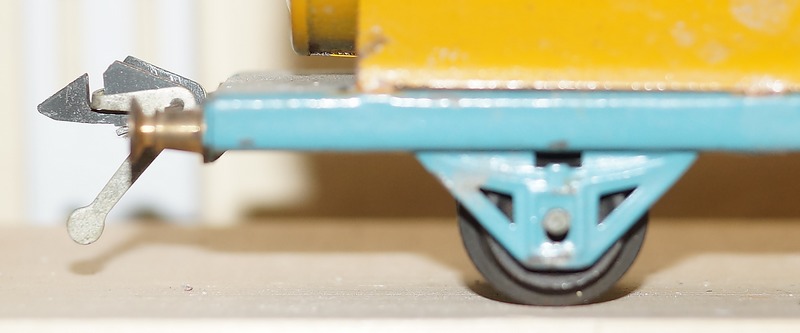

       LR (Louis Roussy) :

                   Vers 1933

                      Towards  these wagons

                  Vers 1936
                  Haut page - Top
                      Towards  these wagons

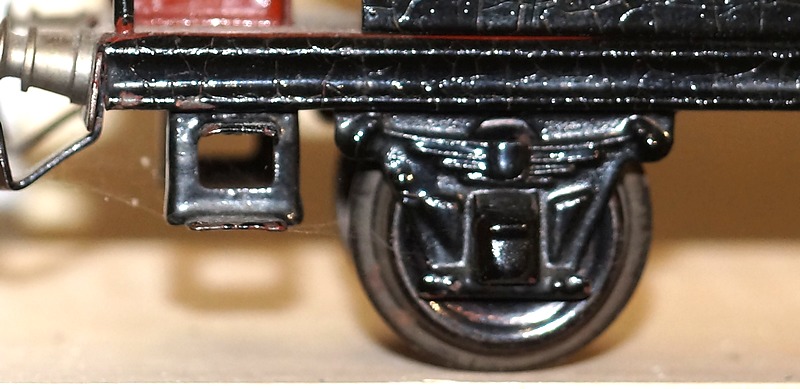

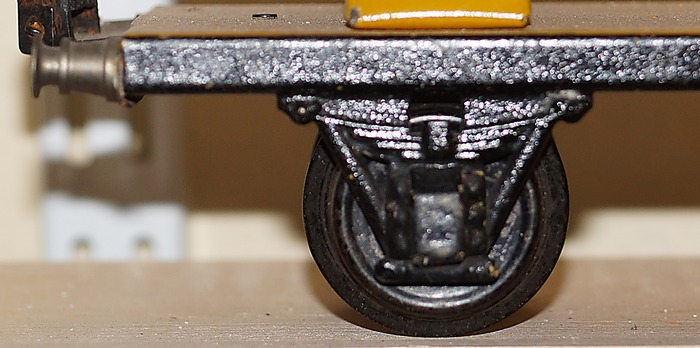

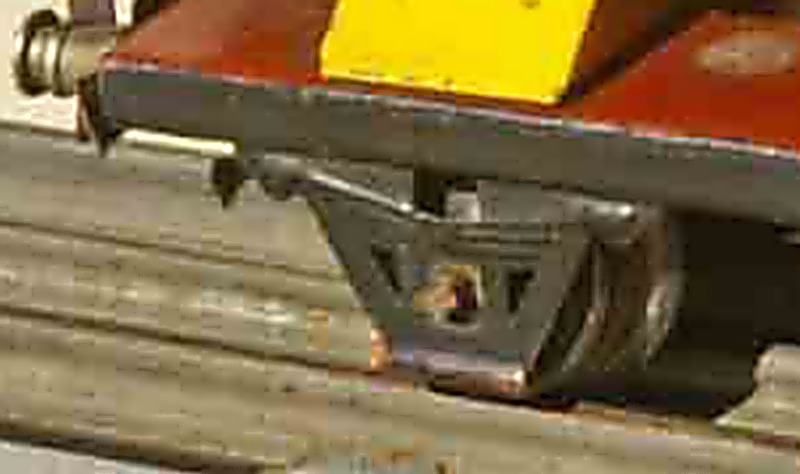

       Märklin :
      Gauge 0 ou gauge 1

                               Avant/before 1930                                                                                                          Après/after 1930

                      Towards  the wagon                                                                                                             Towards  the wagon


                     Marklin gauge 0 :
                        Haut page - Top
                         Towards  the wagon

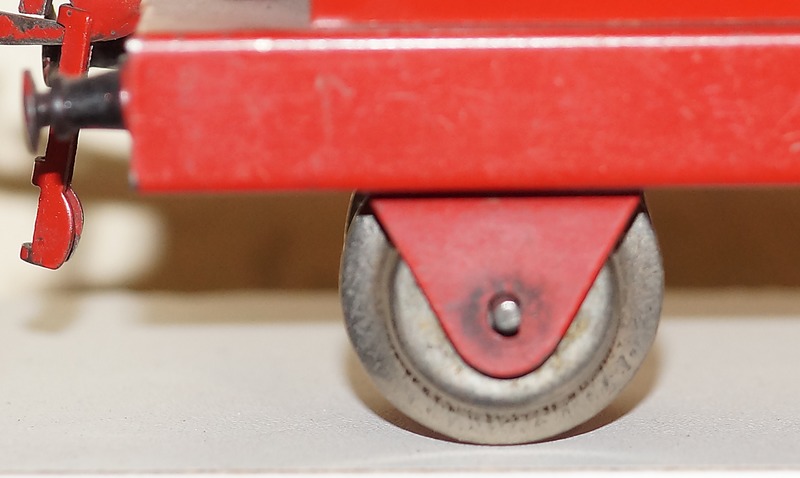

       Meccano :

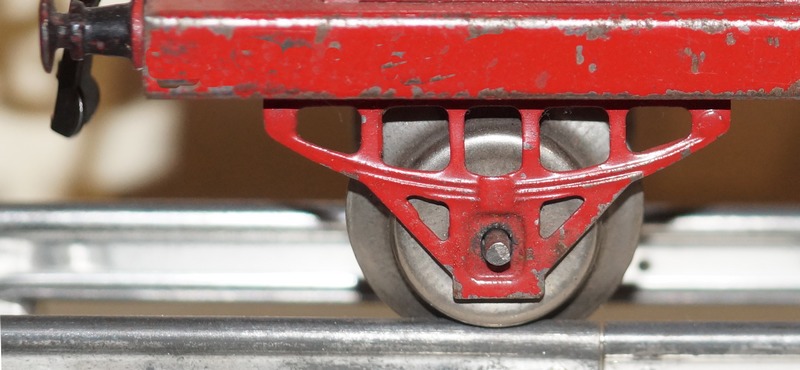

                                  Chassis de 1923 : :

                         Towards  the wagon

                          Chassis de 1924 (futur chassis Hornby "T2") :
                               Haut page - Top
                        Towards  the wagon

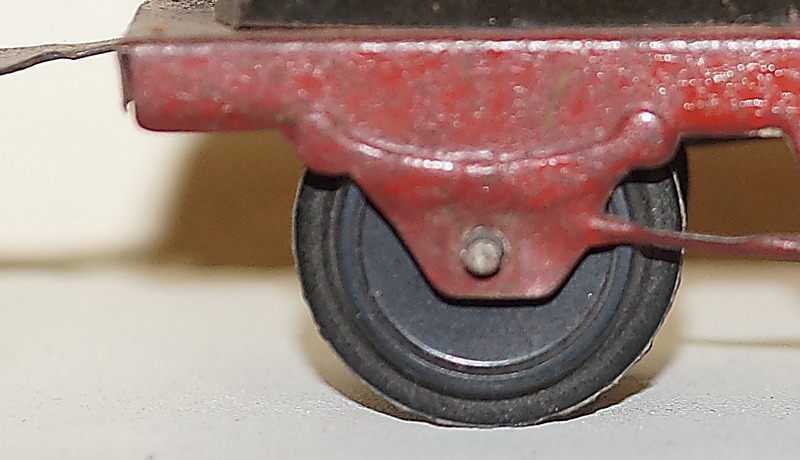

          Mettoy :

                               Haut page - Top
                        Towards  these wagons

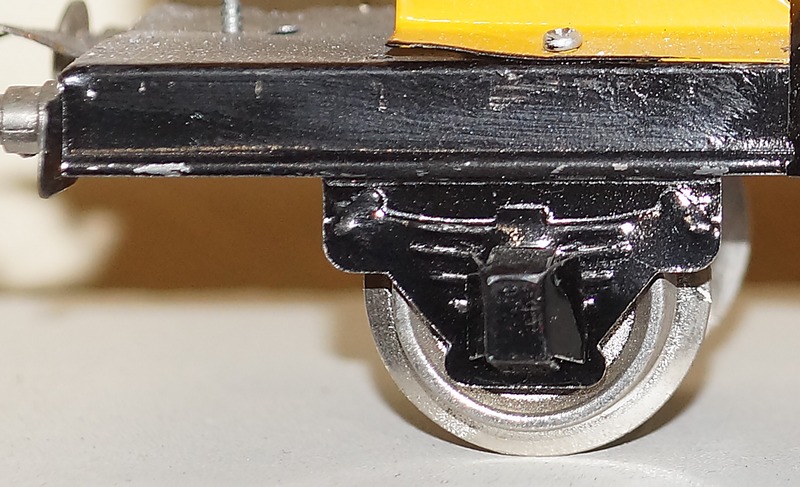

       Paya Juguetes :

                         Copie récente (2000) à l'identique d'un wagon Paya Hermanos de 1939 :
                        Recent (2000) exact replica of a 1939 Paya Hermanos wagon:

                            Haut page - Top
                       Towards  the wagon

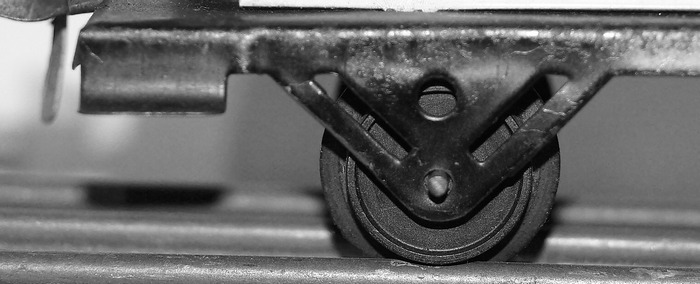

    Pioner Expressen :


                                       Haut page - Top

                                       Towards  these wagons

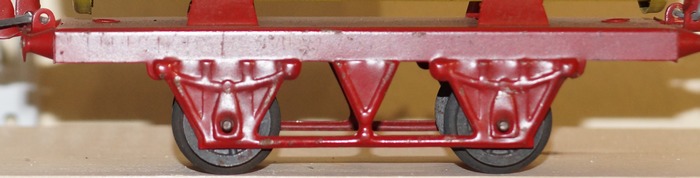

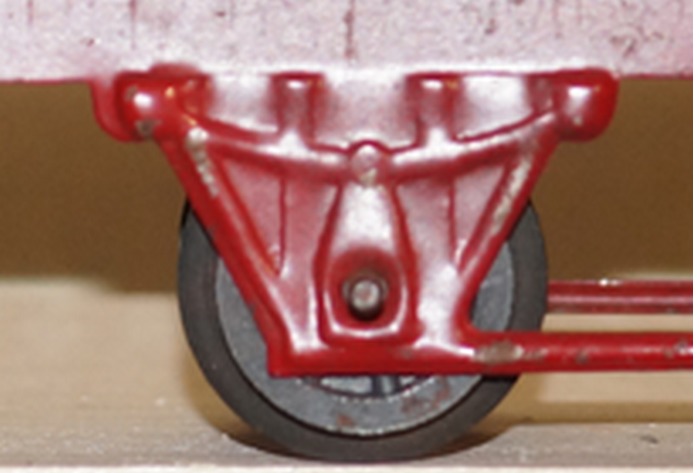

        Robilt :

                                      Chassis Hornby du type "série n°1" - Notez la roue à rayons
                                     Hornby base, type "series no. 1" - Note the spoked wheel
                                     Haut page - Top
                                       Towards  the wagon

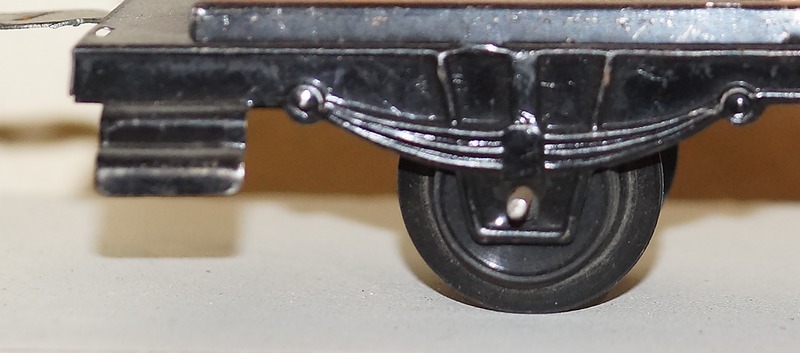

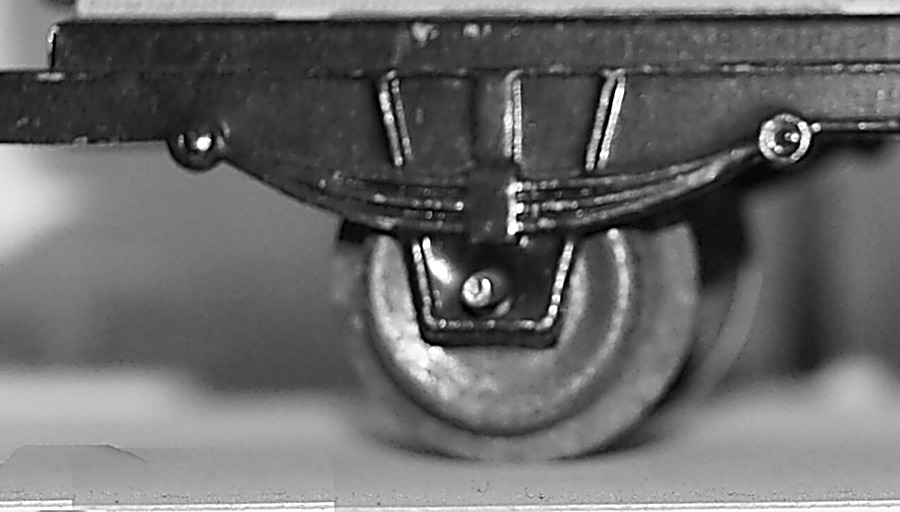

      Winner (HWN) :


                              Towards  these wagons


                  Haut page - Top
                                 Towards  the wagon

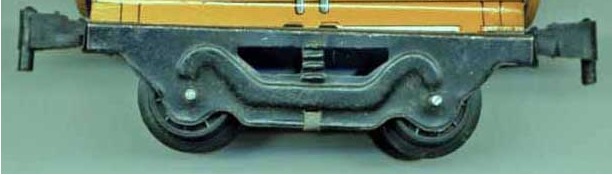

       Yonezawa :


                              Haut page - Top
                                 Towards  the wagon

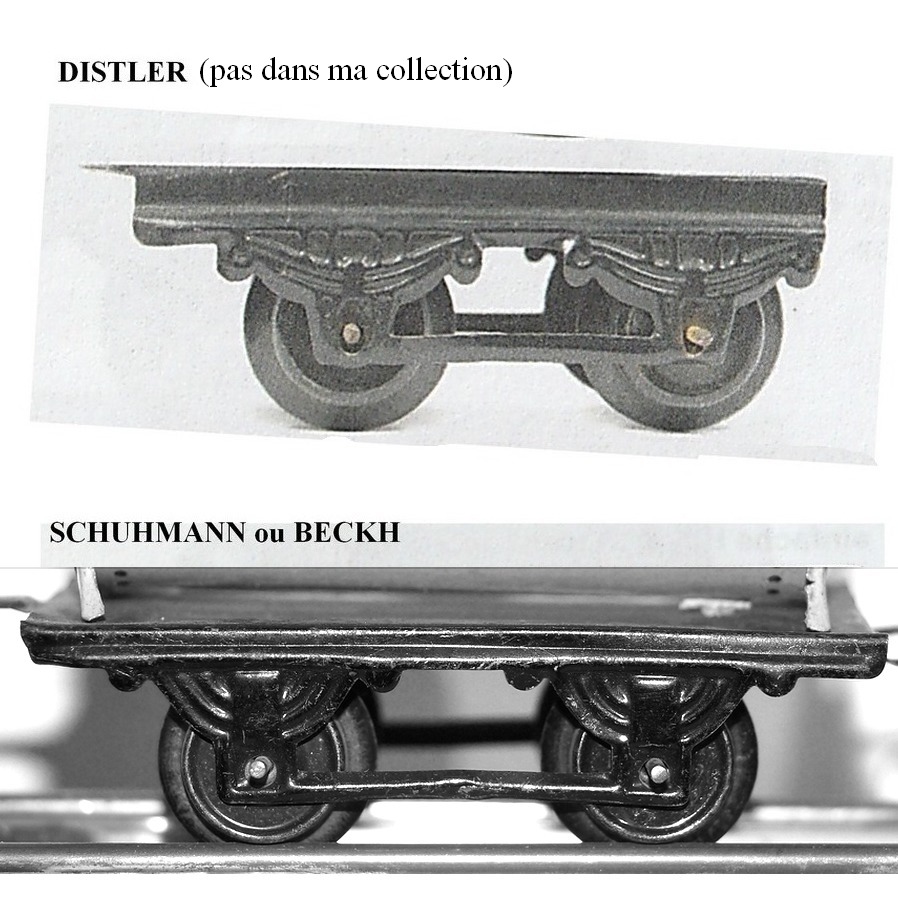

           Barre de renfort :


                  Haut page - Top
                     Towards  the wagon

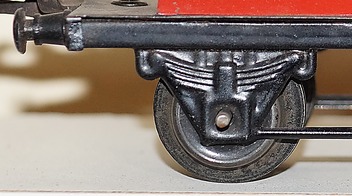

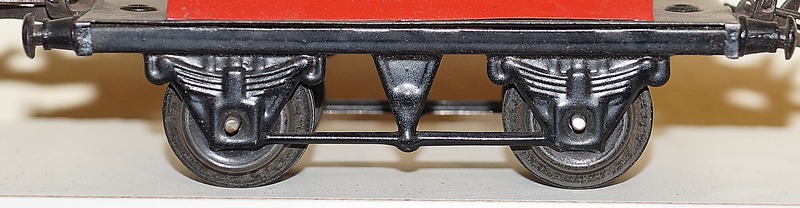

                HORNBY : chassis  T3 - T4 et wagon N°1








                Robilt :

                 Haut page - Top
                   Towards  the wagon



                         Yonezawa :  (gauge "S")





            Remarques  -  Notice  -   Anmerkungen

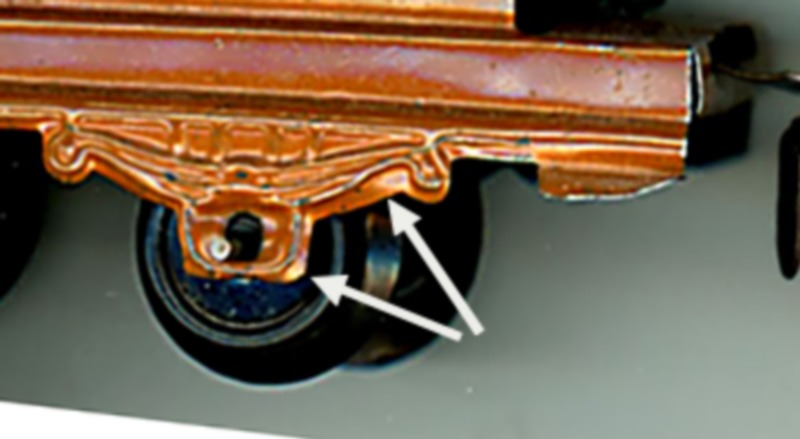

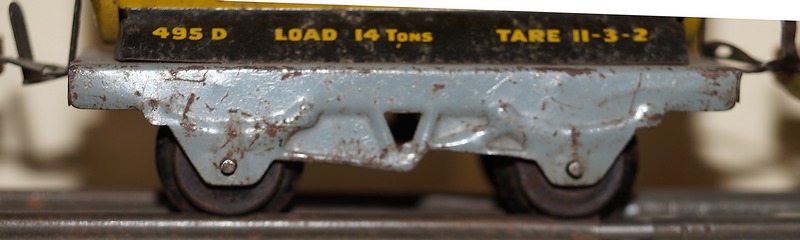

                   Toutes les marques peuvent présenter des défauts de découpe liés à des problèmes au moment
                    de l'emboutissage, par exemple :
                   All brands can exhibit cutting defects related to problems during the stamping process, for example:
                  Bei allen Marken können Schnittfehler auftreten, die auf Probleme während des Stanzprozesses
                    zurückzuführen sind, zum Beispiel:







                       Haut page - Top





           Voir aussi les bogies en tole emboutie échelle "0"
           See also the sheet metal bogies gauge  "0"
          Siehe auch die blech Drehgestell spur "0"
